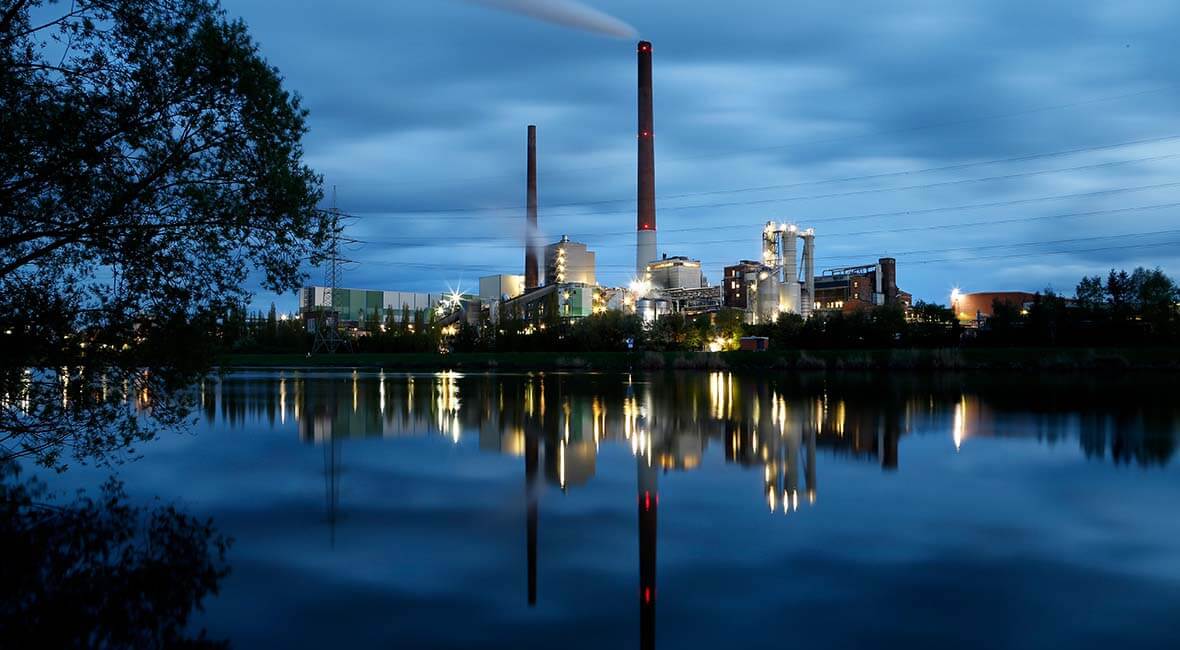

Platzsparende Schalldämpfer Sappi Papierfabrik

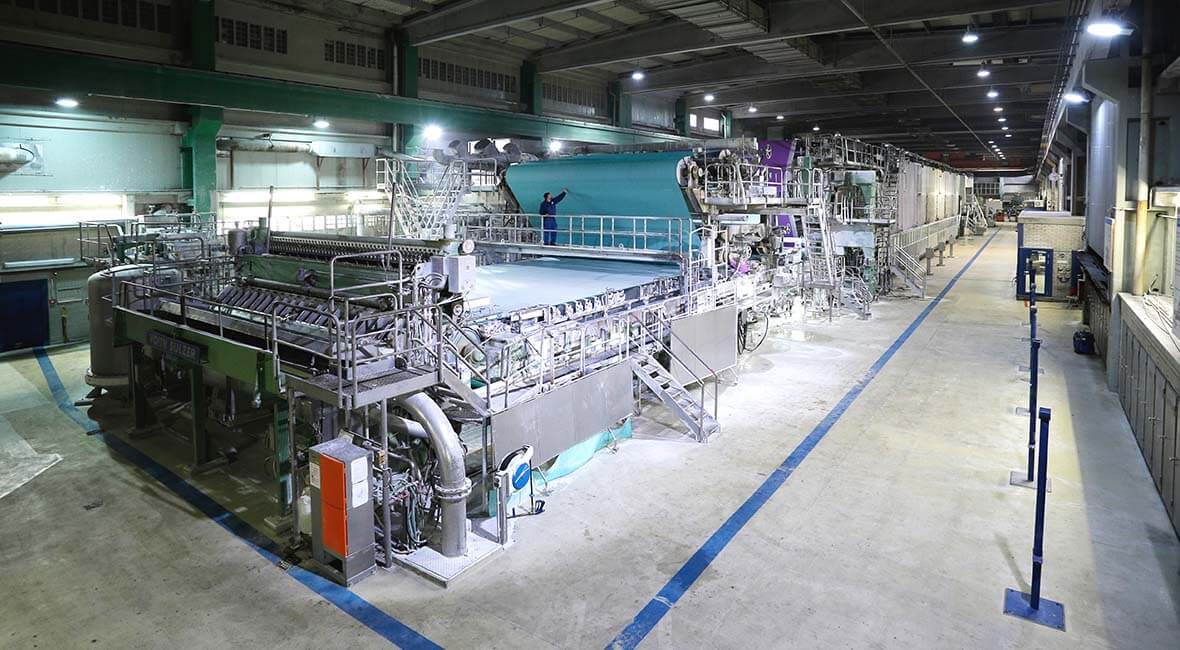

In einer bestehenden Papierfabrik der Firma SAPPI mussten mehrere Wandlüfter in der Außenfassade der Turbinenhalle ersetzt und mit Schalldämpfer versehen werden. Dieses Lüftungssystem dient zur Raumbelüftung der Halle und soll mit Schalldämpfer die gesamte Emission der Produktion mindern.
Außenverlaufende Kabeltrasse neben den Ventilatoröffnungen hat die Planung der Schalldämpfer wesentlich erschwert. Dabei verläuft innerhalb der Halle ebenfalls eine Kranbahn mit Betonstützen, was die innenliegende Montage der Schalldämpfer unmöglich macht.
Konstruktion und Berechnungen
In diesen engen Ortsverhältnissen wurden diverse Messungen und Aufmaß vor Ort durchgeführt und an die Engineering-Abteilung der Firma Alara-Lukagro übertragen. So konnte die exakte Positionierung aller Störfaktoren in das digitale Model übertragen werden. Somit wurde die Auslegung und Planung der Schalldämpfer erleichtert. Da die Schallanforderung durch das Gutachterbüro MBBM vorlag, konnten die akustischen Berechnungen exakt eingestellt werden und die Abmessungen der Schalldämpfer festgelegt. Aufgrund der oben beschriebenen Platzverhältnissen, wurden die Schalldämpfer in 90°-Winkel nach unten angeordnet und somit sehr platzsparend installiert werden. Die gesamte Schallleistung der Wandlüfter inkl. Schalldämpfer sollte dabei maximal 77 dB(A) betragen. Alle Schallschutz-Anforderungen wurden mit dieser Maßnahme erfüllt und übertroffen.
